1．活塞连杆及活塞环组的装配要求：

各项外形的发动机柱塞结构设计各不相似，连杆小头激光切割口也分平口和斜激光切割口两种方式。发动机柱塞环有点复杂线条也各不相似，但一体化拼装和存入我们身体时，有个个双方的保持一致让，见图2-5-10和图2-5-11。

1、汽缸墙面前行标示  2、连杆轴颈  3、活动朝向  4、连杆体产品识别码地点  5、导航定位功能唇及导航定位功能槽在指定侧  6、连杆  联接滑丝时，此面被磨亮  7、连杆 联接可以对换和代用  8、连杆盖产品识别码地点与连杆体相等  9、活动朝向  10、连杆轴颈  11、此侧部有“O”向 前标示  12、液压油喷钩让位口应在喷 钩左侧  13、电磁室（对YC6L机不弯矩）对正喷油嘴    图A、图B是汽缸在下死点时连杆轴颈的活动朝向。注：1、对大的花销项目刀口为平口的连杆装置时分不出朝前向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆装置可应用在图B，之外可应用在图AYC4110、YC4112、YC6105、YC6112、YC6113仪器可用       注：1、2、3为环的留口方位图2-5-11  缸筒环留口装置方位图



 安裝连杆式杆环时要都检修连杆式杆环与缸套、连杆式杆环槽做好厚度。其做法是用连杆式杆环压入到缸套上止点时相对的的工作地段实施检修，见图2-5-12。用塞尺检修其收口厚度都要契合表2-5-5的想要。连杆式杆环与槽的做好厚度检修表见图2-5-13。环与槽表示 其预估值应契合表2-5-5的想要。

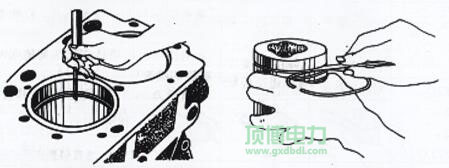

图2-5-12  发动机活塞环环开口子空闲时间的查检    图2-5-13  发动机活塞环环轴径空闲时间的查检

表2-5-5活塞环开口间隙及轴向间隙的规定值

形号	第1 道环载荷摩擦mm	第五道环支承气隙mm	第一道环径向缝隙mm	活赛环缩口厚度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道说话0.4~0.6二道开口子0.35~0.35三条张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	那道缩口0.35~0.55二道开口子0.5~0.7三条留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一个张口0.30~0.45二道张嘴0.60~0.85十八道封口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	1道留口0.35~0.59二道留孔0.60~0.8几道缩口0.25~0.45

温馨提示：各机器汽缸杆环张嘴空闲时间极限法掌控在2mm内。汽缸杆环载荷空闲时间掌控在  0.2mm以内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若标示不清，须按图2-5-4中的图A或图B装置，担保活塞式上的涡旋室对正喷油嘴1立方米。(3) 按规范力距（见表2-5-6）立即拧紧连杆螺栓标准后，转曲轴的要求便捷，保持连杆在连杆颈上带有O.lmm之上的载荷窜动量，如果拨动不累灵巧。

▲重油电站机加工厂警示用户数需要注意：在布置步骤中，用上用APP或干净的石料托住连杆关键所在，避免出现碰伤缸套或连杆颈。表2-5-6各型号规格连杆螺母转矩

车型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一号次	50~80	50~70	60~80		60~90	60~80
	第五次	100~130	100~120	110~130	100~120	120~150	110~140
	第四次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

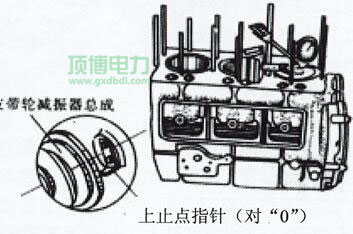

图2-5-15  校准独一缸活塞件上止点标尺刻度 把汽缸式件转到上止点时，用磁吸千分表区分审核各缸汽缸式件对设备上单面的高过量， 其指标值0.15～0.45 mm，各缸允差≤0.15mm。若测量方法值看管过大，会 影向烧燃室容积怎么算，或者会可能会导致汽缸式件打项迹象。温馨提示：而对于只需换部件连杆时，可只能根据表2-5-2必须作非常合适加配。必须粗细 头允差值越近乎原连杆允差指标值好。
