本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电厂空气能热泵机组配电装置箱的能力： 1、科学合理的计算电。 2、以便于对电源线路的升降控制。 3、有较高的稳定安全防护网高等级，能形象直观的展现电路设计的导通的情况。

项目名称：656KW汽油电站发动机组单机配电箱主要元件明细清单
配电装置箱其主要零件明细清单表
项目编号	明称	机型規格	计量单位	总量	设备厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发发电空气能机组空气能机组操控器	HGM6110	只	1	众智
3	发电站机带速操纵器	C2002	只	1	孚创
4	直流电压电源开关模块图片	DC24V	只	1	众智
5	超小型期间保险丝元件	HH54P    DC24V	只	2	正泰
6	小正中间继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

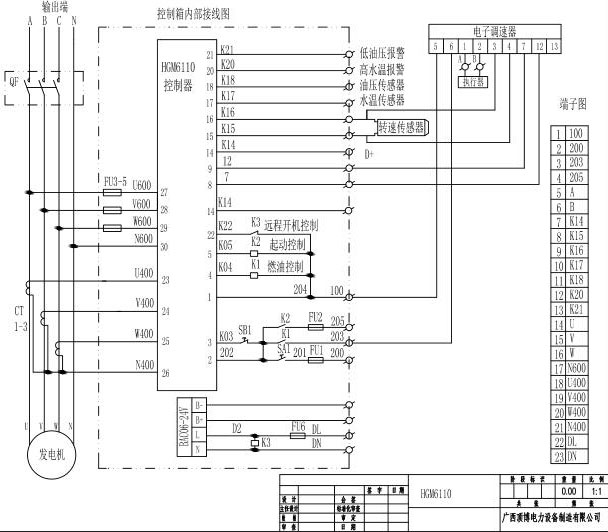

656KW广西顶博发电机组制造单机配电箱元件线路图
